ⅰ）中立軸の算定
ここに，
x；圧縮縁から中立軸までの距離
d’s,dp,ds；圧縮縁から圧縮鉄筋図心位置，PC鋼材図心位置，引張鉄筋図心位置までの距離
M；作用曲げモーメント
N；作用軸方向力
dN；圧縮縁から軸方向力が作用する位置までの距離
P0；PC鋼材図心位置のコンクリート応力度が0となる状態でのPC鋼材緊張力
P1’,P1；圧縮鉄筋図心位置および引張鉄筋図心位置のコンクリート応力度がそれぞれ0となる状態での圧縮鉄筋反力および引張鉄筋反力
Qcx,Icx；中立軸に関する圧縮側コンクリートの断面一次モーメントおよび断面二次モーメント
Q’sx,I’sx；中立軸に関する圧縮鉄筋の断面一次モーメントおよび断面二次モーメント
Qpx,Ipx；中立軸に関するPC鋼材の断面一次モーメントおよび断面二次モーメント
Qsx,Isx；中立軸に関する引張鉄筋の断面一次モーメントおよび断面二次モーメント
ns；鉄筋のコンクリートに対するヤング係数比 ns＝Es/Ec
np；PC鋼材のコンクリートに対するヤング係数比 np＝Ep/Ec
ここに，
A’s,Ap,As；圧縮鉄筋，PC鋼材，引張鉄筋の断面積
σ’s0,σp0,σs0；プレストレスのあらゆる損失が終了し，永続作用が作用している状態での圧縮鉄筋，PC鋼材，引張鉄筋の応力度
∆σ’scs,∆σscs；コンクリートのクリープおよび収縮による圧縮鉄筋および引張鉄筋の応力度の変動量
σpd；PC鋼材のリラクセーション，コンクリートのクリープおよび収縮および鉄筋拘束の影響を考慮した永続作用が作用している状態でのPC鋼材応力度
σ’cds,σcdp,σcds；永続作用による圧縮鉄筋図心位置，PC鋼材図心位置，引張鉄筋図心位置のコンクリート応力度

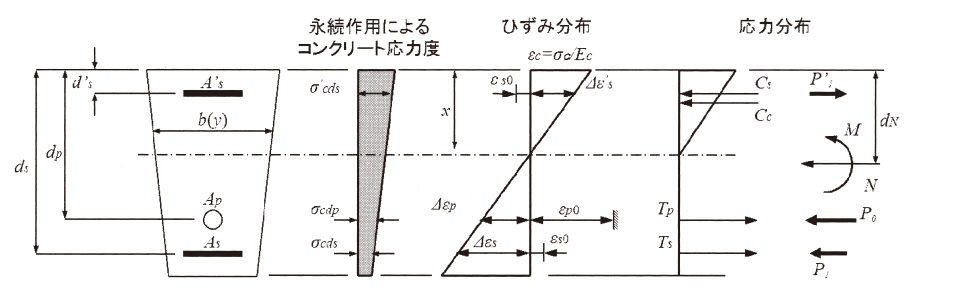

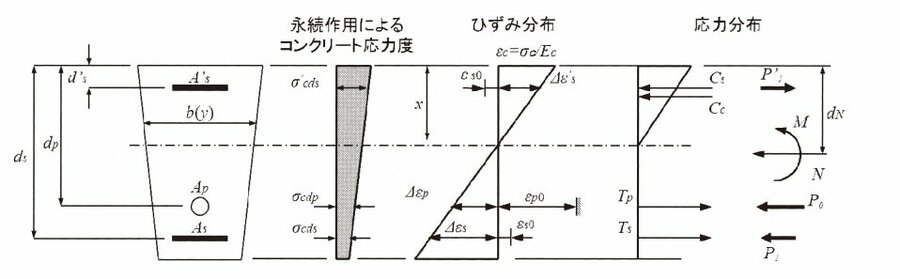

図-3.2.1 PRC構造の曲げ応力分布文献1)
参考文献
1）（公社）土木学会；2017年制定コンクリート標準示方書［設計編］，丸善出
版，2018．
2）（公社）プレストレストコンクリート工学会；2010年版PC定着工法，技
報堂出版，2010．
